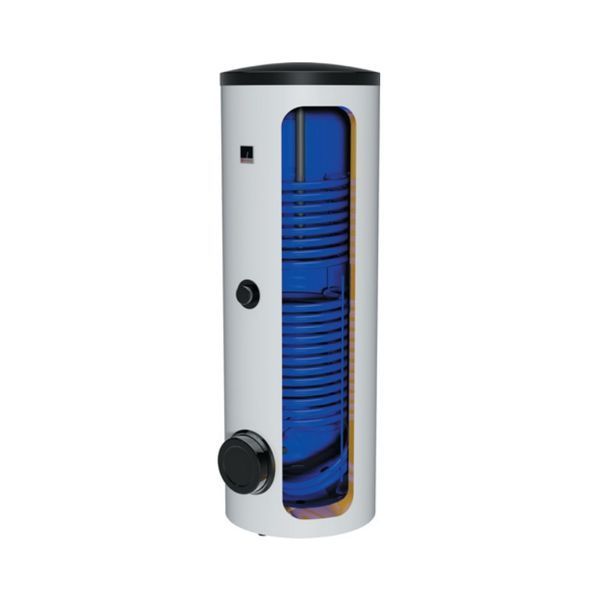

Drazice OKC 750 NTRR/BP — стаціонарний накопичувальний водонагрівач непрямого нагріву номінальним об’ємом 750 л (фактичний — 710 л) із двома незалежними трубчастими теплообмінниками. Призначений для вертикального підлогового встановлення в системах із великою потребою в гарячій воді. Дозволяє використовувати два різні джерела тепла або з’єднувати теплообмінники послідовно.
Два незалежні теплообмінники
Площа верхнього теплообмінника — 1,17 м², нижнього — 1,93 м². За температури теплоносія 80 °C та витрати 720 л/год їхня номінальна теплова потужність становить приблизно 33 і 60 кВт відповідно.
Два окремі теплообмінники дозволяють підключати різні джерела тепла, наприклад опалювальний котел і сонячну теплову систему. Фактична продуктивність залежить від температури та витрати теплоносія й характеристик підключеного обладнання.
Додатковий електричний нагрів
Штатного електричного ТЕНа немає, проте конструкція передбачає встановлення додаткових електронагрівальних модулів.
Для електричного нагріву можуть використовуватися Drazice TPK 210-12 потужністю 2,2 або 3,3 кВт та сумісні модулі TPK 210.1-12 потужністю 6, 9 або 12 кВт. Усі зазначені модулі TPK встановлюються на бічний фланець бака через редукційний фланець 225/210.
Для встановлення сумісного Drazice TJ 6/4″ передбачений окремий різьбовий отвір G 6/4″. Монтаж виконується без редукційного фланця; допустиму потужність модуля потрібно уточнювати для конкретного виконання.
Також передбачена можливість встановлення Drazice TPJ 150-8 через редукційний фланець 225/150. Потужність і сумісність обраного модуля необхідно перевіряти за технічною документацією.
Електронагрівальні модулі та редукційні фланці не входять до стандартної комплектації й купуються окремо.
Теплоізоляція та конструкція
Водонагрівач оснащений знімною теплоізоляцією NEODUL товщиною 80 мм, яка зменшує тепловтрати під час зберігання нагрітої води. Знімна конструкція ізоляції також полегшує транспортування та встановлення великогабаритного бака.
Внутрішній сталевий бак має захисне емальоване покриття, а додатковий антикорозійний захист забезпечує магнієвий анод. Передбачений патрубок для підключення рециркуляції гарячої води.
Бічний ревізійний фланець використовується для огляду, очищення та технічного обслуговування бака, а також для встановлення сумісних фланцевих електронагрівальних модулів.

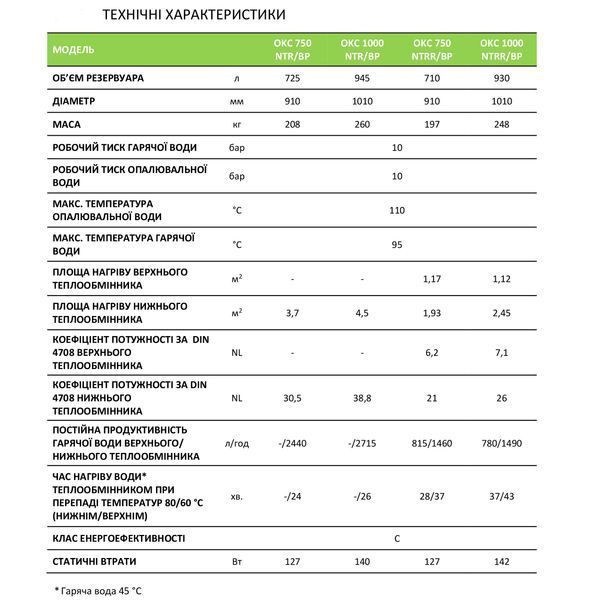

Фактичний об’єм водонагрівача становить 710 л, висота — 2030 мм, діаметр — 910 мм, маса без води — близько 197 кг. Максимальний робочий тиск у баку — 10 бар.
Порівняння Drazice OKC NTRR/BP
|
Модель |
Фактичний об’єм |
Верхній / нижній теплообмінник |
Висота |
Діаметр |
Тиск бака |
Ізоляція |
Особливості |
|||
|
200 л |
1,0 / 0,96 м² |
1355 мм |
584 мм |
6 бар |
PU 42 мм |
TPK 168-8, 2,2 / 3,3 кВт — прямий монтаж. Історична номенклатура; доступність, сумісність із конкретним баком та допустиму потужність уточнювати. |
TJ 6/4″ — прямий монтаж у штатний отвір G 6/4″; сумісність і допустиму потужність уточнювати. |
TPJ 150-8 — через редукційний фланець 168/150. За попередньою документацією; сумісність, допустиму потужність і наявність уточнювати. |
Два незалежні теплообмінники; бічний ревізійний фланець типорозміру 168 для TPK/TPJ; окремий отвір G 6/4″ для TJ 6/4″; клас C. |
|
|
285 л |
1,0 / 1,5 м² |
1558 мм |
670 мм |
10 бар |
PU 50 мм |
TPK 210-12, 2,2 / 3,3 / 6,6 кВт — прямий монтаж; 6,6 кВт — попередня номенклатура. Доступність, сумісність і допустиму потужність уточнювати. |
TJ 6/4″ — прямий монтаж у G 6/4″. Сумісність конкретного виконання та допустиму потужність уточнювати. |
TPJ 150-8 — через редукційний фланець 210/150. За попередньою документацією; сумісність, допустиму потужність і наявність уточнювати. |
Два незалежні теплообмінники; клас C. Оновлена модель — OKC 300 RR/BP/S; її конструкцію, параметри та сумісність електронагрівальних модулів перевіряти окремо. |
|
|
433 л |
1,4 / 2,0 м² |
1924 мм |
700 мм |
10 бар |
PU 50 мм |
TPK 210-12, 2,2 / 3,3 / 6,6 кВт — прямий монтаж; 6,6 кВт — попередня номенклатура. Доступність, сумісність і допустиму потужність уточнювати. |
TJ 6/4″ — прямий монтаж у G 6/4″. Сумісність конкретного виконання та допустиму потужність уточнювати. |
TPJ 150-8 — через редукційний фланець 210/150. За попередньою документацією; сумісність, допустиму потужність і наявність уточнювати. |
Два незалежні теплообмінники; клас C. Оновлена модель — OKC 500 RR/BP/S; її конструкцію, параметри та сумісність електронагрівальних модулів перевіряти окремо. |
|
|
710 л |
1,17 / 1,93 м² |
2030 мм |
910 мм |
10 бар |
NEODUL 80 мм |
TPK 210-12 (2,2 / 3,3 кВт) та сумісні потужні виконання TPK — через редукційний фланець 225/210. Потужність, сумісність і наявність уточнювати. |
TJ 6/4″ — прямий монтаж у штатний отвір G 6/4″; сумісність і допустиму потужність уточнювати. |
TPJ 150-8 — через редукційний фланець 225/150. Сумісність, допустиму потужність і наявність уточнювати. |
Два незалежні теплообмінники; бічний ревізійний фланець типорозміру 225; окремий отвір G 6/4″ для TJ 6/4″; знімна теплоізоляція NEODUL 80 мм; клас C. |
|
|
930 л |
1,12 / 2,45 м² |
2050 мм |
1010 мм |
10 бар |
NEODUL 80 мм |
TPK 210-12 (2,2 / 3,3 кВт) та сумісні потужні виконання TPK — через редукційний фланець 225/210. Потужність, сумісність і наявність уточнювати. |
TJ 6/4″ — прямий монтаж у штатний отвір G 6/4″; сумісність і допустиму потужність уточнювати. |
TPJ 150-8 — через редукційний фланець 225/150. Сумісність, допустиму потужність і наявність уточнювати. |
Два незалежні теплообмінники; бічний ревізійний фланець типорозміру 225; окремий отвір G 6/4″ для TJ 6/4″; знімна теплоізоляція NEODUL 80 мм; клас C. |
TPK — фланцевий електричний нагрівальний модуль із керамічним «сухим» нагрівальним елементом. Нагрівальна частина не контактує безпосередньо з водою, а сам модуль встановлюється у відповідний фланець водонагрівача напряму або через редукційний фланець — залежно від моделі.
TJ 6/4″ — різьбовий електричний ТЕН, який встановлюється безпосередньо в окремий отвір з різьбою G 6/4″. Це «мокрий» нагрівальний елемент, тобто його нагрівальна частина контактує з водою.
TPJ — фланцевий «мокрий» електричний нагрівальний модуль, розрахований у тому числі на вищі потужності. У серії OKC NTRR/BP він встановлюється у бічний фланець, а для частини моделей потрібен відповідний редукційний фланець.
Drazice OKC 750 NTRR/BP підходить для великих приватних будинків, комерційних та інших об’єктів зі значним споживанням гарячої води. Два незалежні теплообмінники дозволяють використовувати різні джерела тепла, а можливість встановлення електронагрівальних модулів TPK, TJ або TPJ забезпечує додатковий спосіб нагріву. Великий об’єм бака та знімна теплоізоляція роблять модель придатною для систем, у яких важливі запас гарячої води, гнучкість підключення й можливість подальшого дооснащення.
