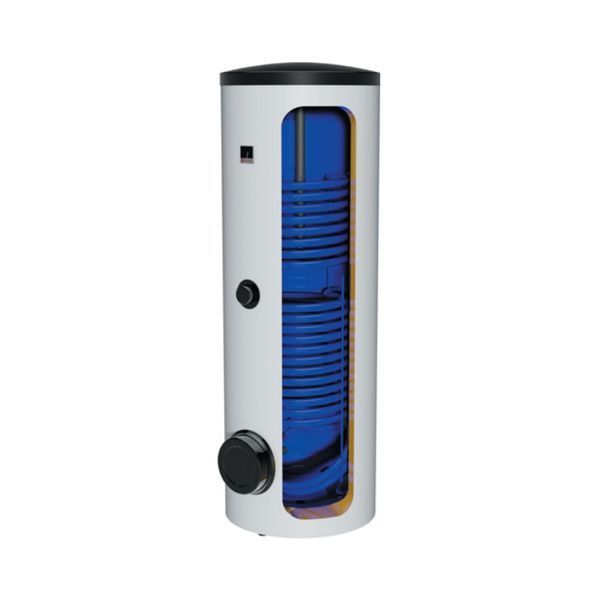

Drazice OKC 500 NTRR/BP — стаціонарний накопичувальний водонагрівач непрямого нагріву номінальним об’ємом 500 л (фактичний — 433 л) із двома незалежними трубчастими теплообмінниками. Призначений для вертикального підлогового встановлення та систем із підвищеною потребою в гарячій воді. Дозволяє використовувати два різні джерела тепла або з’єднувати теплообмінники послідовно.
У сучасній лінійці виробника представлена модифікація OKC 500 RR/BP/S, яка має окремі конструктивні та технічні характеристики.
Два теплообмінники

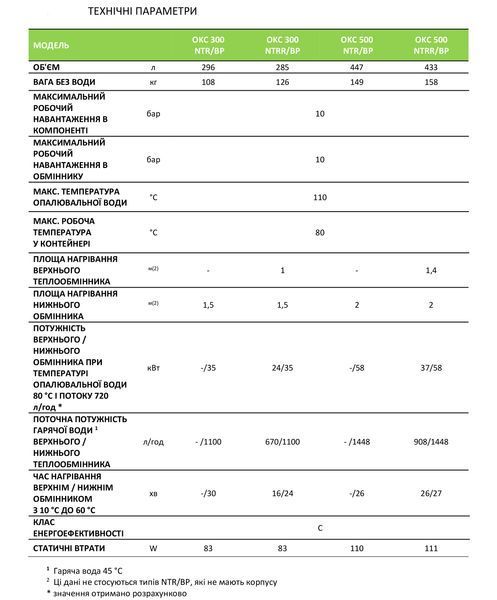

Площа верхнього теплообмінника — 1,4 м², нижнього — 2,0 м². За стандартних умов випробування їхня теплова потужність становить приблизно 37 і 58 кВт відповідно.
Незалежні теплообмінники дозволяють підключати два контури нагріву, наприклад опалювальний котел і сонячну теплову систему. Фактична продуктивність залежить від температури та витрати теплоносія, потужності джерел тепла й схеми підключення.
Додатковий електричний нагрів
Штатного електричного ТЕНа немає, проте конструкція передбачає можливість встановлення додаткових електронагрівальних модулів.
На бічний фланець бака безпосередньо встановлюється Drazice TPK 210-12 потужністю 2,2; 3,3 або 6,6 кВт. Виконання 6,6 кВт належить до попередньої номенклатури, тому його доступність необхідно уточнювати.
Для встановлення сумісного Drazice TJ 6/4″ передбачений окремий різьбовий отвір G 6/4″, який дозволяє виконати монтаж без перехідного фланця.
Також за технічною документацією передбачене встановлення Drazice TPJ 150-8 через редукційний фланець 210/150. Допустиму потужність TJ і TPJ необхідно уточнювати для конкретного виконання водонагрівача.
Електронагрівальні модулі та редукційний фланець не входять до стандартної комплектації й купуються окремо.
Конструкція та обслуговування
Бічний ревізійний фланець забезпечує доступ до внутрішньої частини бака для огляду, очищення від відкладень і технічного обслуговування, а також використовується для встановлення сумісного фланцевого електронагрівального модуля.
Сталевий бак має захисне емальоване покриття, а додатковий антикорозійний захист забезпечує магнієвий анод. Передбачений патрубок для підключення рециркуляції гарячої води.
Поліуретанова теплоізоляція зменшує тепловтрати під час зберігання нагрітої води.

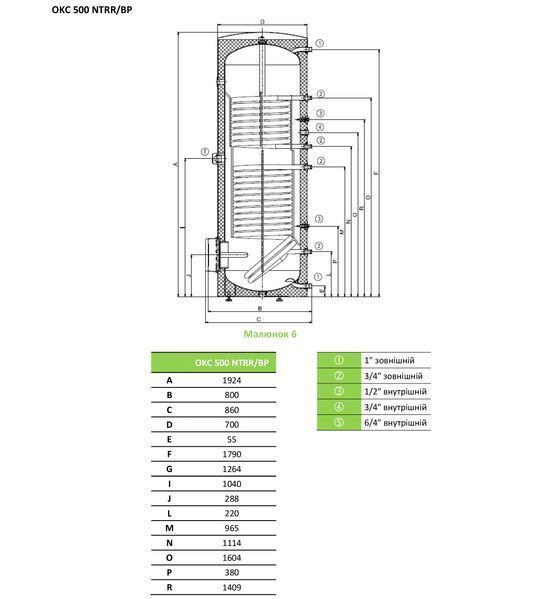

Фактичний об’єм бака становить 433 л, висота — 1924 мм, діаметр — 700 мм, маса без води — близько 158 кг. Максимальний робочий тиск води в баку — 10 бар.
Порівняння Drazice OKC NTRR/BP
|
Модель |
Фактичний об’єм |
Верхній / нижній теплообмінник |
Висота |
Діаметр |
Тиск бака |
Ізоляція |
Особливості |
|||
|
200 л |
1,0 / 0,96 м² |
1355 мм |
584 мм |
6 бар |
PU 42 мм |
TPK 168-8, 2,2 / 3,3 кВт — прямий монтаж. Історична номенклатура; доступність, сумісність із конкретним баком та допустиму потужність уточнювати. |
TJ 6/4″ — прямий монтаж у штатний отвір G 6/4″; сумісність і допустиму потужність уточнювати. |
TPJ 150-8 — через редукційний фланець 168/150. За попередньою документацією; сумісність, допустиму потужність і наявність уточнювати. |
Два незалежні теплообмінники; бічний ревізійний фланець типорозміру 168 для TPK/TPJ; окремий отвір G 6/4″ для TJ 6/4″; клас C. |
|
|
285 л |
1,0 / 1,5 м² |
1558 мм |
670 мм |
10 бар |
PU 50 мм |
TPK 210-12, 2,2 / 3,3 / 6,6 кВт — прямий монтаж; 6,6 кВт — попередня номенклатура. Доступність, сумісність і допустиму потужність уточнювати. |
TJ 6/4″ — прямий монтаж у G 6/4″. Сумісність конкретного виконання та допустиму потужність уточнювати. |
TPJ 150-8 — через редукційний фланець 210/150. За попередньою документацією; сумісність, допустиму потужність і наявність уточнювати. |
Два незалежні теплообмінники; клас C. Оновлена модель — OKC 300 RR/BP/S; її конструкцію, параметри та сумісність електронагрівальних модулів перевіряти окремо. |
|
|
433 л |
1,4 / 2,0 м² |
1924 мм |
700 мм |
10 бар |
PU 50 мм |
TPK 210-12, 2,2 / 3,3 / 6,6 кВт — прямий монтаж; 6,6 кВт — попередня номенклатура. Доступність, сумісність і допустиму потужність уточнювати. |
TJ 6/4″ — прямий монтаж у G 6/4″. Сумісність конкретного виконання та допустиму потужність уточнювати. |
TPJ 150-8 — через редукційний фланець 210/150. За попередньою документацією; сумісність, допустиму потужність і наявність уточнювати. |
Два незалежні теплообмінники; клас C. Оновлена модель — OKC 500 RR/BP/S; її конструкцію, параметри та сумісність електронагрівальних модулів перевіряти окремо. |
|
|
710 л |
1,17 / 1,93 м² |
2030 мм |
910 мм |
10 бар |
NEODUL 80 мм |
TPK 210-12 (2,2 / 3,3 кВт) та сумісні потужні виконання TPK — через редукційний фланець 225/210. Потужність, сумісність і наявність уточнювати. |
TJ 6/4″ — прямий монтаж у штатний отвір G 6/4″; сумісність і допустиму потужність уточнювати. |
TPJ 150-8 — через редукційний фланець 225/150. Сумісність, допустиму потужність і наявність уточнювати. |
Два незалежні теплообмінники; бічний ревізійний фланець типорозміру 225; окремий отвір G 6/4″ для TJ 6/4″; знімна теплоізоляція NEODUL 80 мм; клас C. |
|
|
930 л |
1,12 / 2,45 м² |
2050 мм |
1010 мм |
10 бар |
NEODUL 80 мм |
TPK 210-12 (2,2 / 3,3 кВт) та сумісні потужні виконання TPK — через редукційний фланець 225/210. Потужність, сумісність і наявність уточнювати. |
TJ 6/4″ — прямий монтаж у штатний отвір G 6/4″; сумісність і допустиму потужність уточнювати. |
TPJ 150-8 — через редукційний фланець 225/150. Сумісність, допустиму потужність і наявність уточнювати. |
Два незалежні теплообмінники; бічний ревізійний фланець типорозміру 225; окремий отвір G 6/4″ для TJ 6/4″; знімна теплоізоляція NEODUL 80 мм; клас C. |
TPK — фланцевий електричний нагрівальний модуль із керамічним «сухим» нагрівальним елементом. Нагрівальна частина не контактує безпосередньо з водою, а сам модуль встановлюється у відповідний фланець водонагрівача напряму або через редукційний фланець — залежно від моделі.
TJ 6/4″ — різьбовий електричний ТЕН, який встановлюється безпосередньо в окремий отвір з різьбою G 6/4″. Це «мокрий» нагрівальний елемент, тобто його нагрівальна частина контактує з водою.
TPJ — фланцевий «мокрий» електричний нагрівальний модуль, розрахований у тому числі на вищі потужності. У серії OKC NTRR/BP він встановлюється у бічний фланець, а для частини моделей потрібен відповідний редукційний фланець.
Drazice OKC 200 NTRR/BP — практичне рішення для гарячого водопостачання приватного будинку або невеликого об’єкта, де передбачено використання двох джерел тепла. Два незалежні теплообмінники дозволяють організувати нагрівання води від різних джерел, а можливість встановлення додаткового електронагрівального модуля забезпечує альтернативний спосіб нагріву, зокрема коли основне джерело тепла не працює. Об’єм 200 л підходить для побутового використання кількома споживачами залежно від фактичної потреби в гарячій воді.
Drazice OKC 300 NTRR/BP підходить для приватних будинків та інших об’єктів, де потрібен значний запас гарячої води й можливість використання двох джерел тепла. Два незалежні теплообмінники забезпечують гнучкість підключення до системи опалення, а можливість встановлення додаткового електронагрівального модуля дозволяє передбачити альтернативний спосіб нагрівання води.
Drazice OKC 500 NTRR/BP підходить для приватних будинків, комерційних та інших об’єктів зі значним споживанням гарячої води. Два незалежні теплообмінники забезпечують можливість використання різних джерел тепла, а встановлення додаткового електронагрівального модуля дозволяє передбачити альтернативний спосіб нагрівання води.
