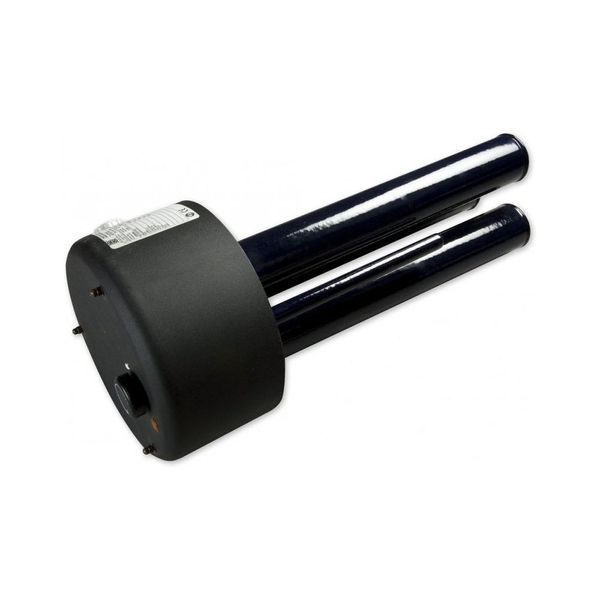

Drazice TPK 210-12/6,6 кВт — сухий керамічний електричний ТЕН
Drazice TPK 210-12/6,6 кВт — фланцевий електронагрівальний модуль попередньої серії TPK 210-12 із сухими керамічними нагрівальними елементами, призначений для основного або додаткового нагріву води в сумісних водонагрівачах і накопичувальних баках Drazice.
Конструкція та особливості

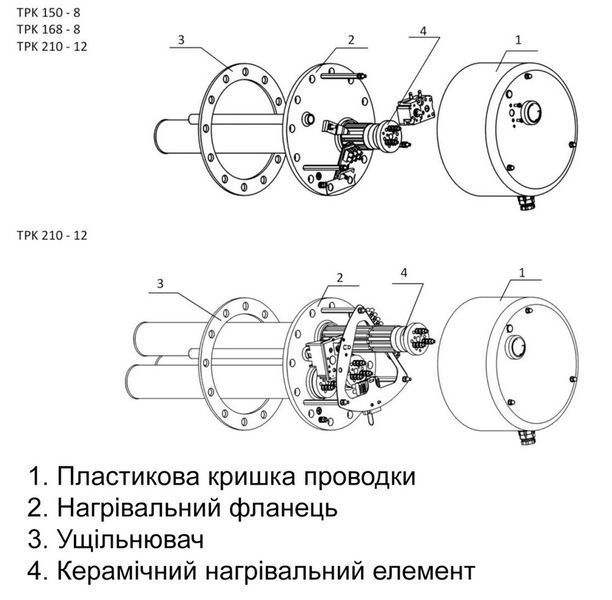

Модуль складається з емальованого сталевого фланця, трьох захисних сталевих колб (гільз) із сухими керамічними нагрівальними елементами, робочого та запобіжного термостатів. Електрична частина закрита захисним пластиковим корпусом.
Керамічні нагрівальні елементи не контактують безпосередньо з водою, оскільки розташовані всередині сталевих колб. Така конструкція зменшує утворення накипу безпосередньо на нагрівальних елементах і дозволяє замінювати їх без спорожнення водонагрівача.
Модуль має фланцеве приєднання з діаметром кола між кріпильними отворами 210 мм. Монтажна довжина — 440 мм (±10 мм), маса — 13 кг.
Електричний нагрів і керування
Номінальна потужність — 6,6 кВт. Електроживлення — трифазне, 50 Гц, відповідно до заводської схеми підключення конкретного виконання.
Робочий термостат підтримує задану температуру води в діапазоні 5–74 °C, автоматично керуючи нагрівом. Окремий запобіжний термостат забезпечує захист від перегріву.
Ступінь захисту електричної частини — IP42. Рекомендований виробником захисний автомат — 3 × 16 А.
Встановлення та сумісність
Drazice TPK 210-12/6,6 кВт використовується в сумісних водонагрівачах непрямого нагріву та накопичувальних баках, конструкція яких передбачає встановлення фланцевого електронагрівального модуля відповідної потужності.
Перед замовленням необхідно перевірити сумісність із конкретною моделлю водонагрівача, допустиму потужність 6,6 кВт, монтажну довжину 440 мм, фланцеве приєднання 210 мм та параметри електроживлення. Відповідність розміру фланця сама по собі не гарантує сумісності.

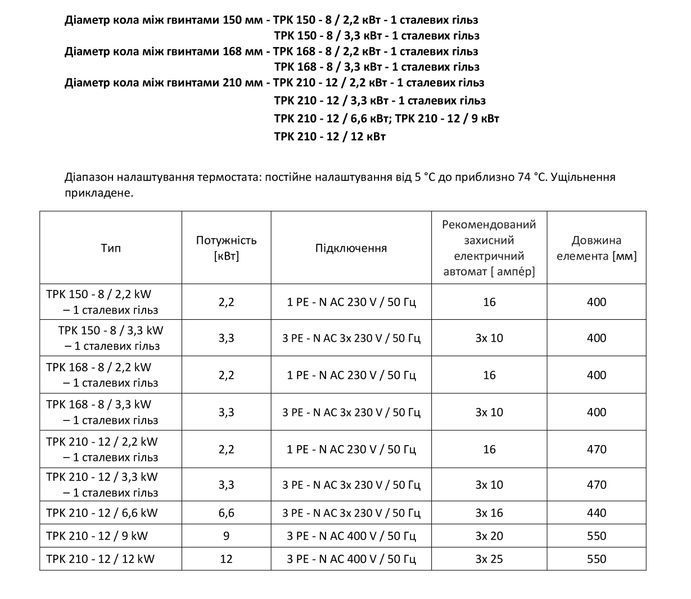

Порівняльна таблиця електронагрівальних модулів Drazice TPK
|
Тип |
Потужність |
Підключення |
Рекомендований захисний електричний автомат [А] |
Довжина елемента [мм] |
|
2,2 |
1 PE - N AC 230 V / 50 Гц |
16 |
400 |
|
|
3,3 |
3 PE - N AC 3×230 V / 50 Гц |
3×10 |
400 |
|
|
2,2 |
1 PE - N AC 230 V / 50 Гц |
16 |
470 |
|
|
3,3 |
3 PE - N AC 3×230 V / 50 Гц |
3×10 |
470 |
|
|
6,6 |
3 PE - N AC 3×230 V / 50 Гц |
3×16 |
440 |
|
|
9 |
3 PE - N AC 400 V / 50 Гц |
3×20 |
550 |
|
|
12 |
3 PE - N AC 400 V / 50 Гц |
3×25 |
550 |
