Drazice TPJ 150-8/4 кВт — фланцевий електричний ТЕН
Drazice TPJ 150-8/4 кВт — електронагрівальний модуль із мокрим трубчастим нагрівальним елементом, призначений для додаткового або резервного нагріву води в сумісних водонагрівачах і накопичувальних баках. Нагрівальний елемент безпосередньо контактує з водою.

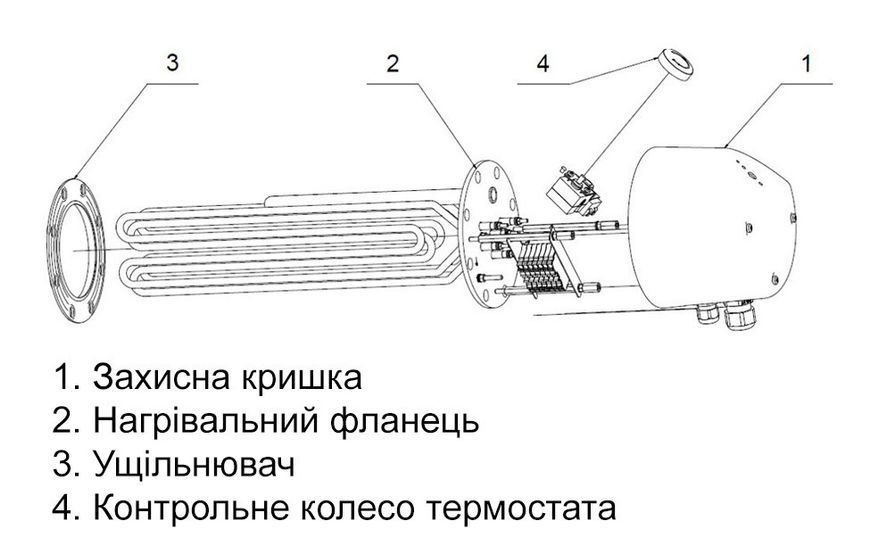

Конструкція та встановлення
Модуль призначений для фланцевого приєднання з міжосьовою відстанню кріпильних отворів 150 мм. Монтажна довжина — 450 мм (±10 мм), маса — 3,5 кг.
Залежно від конструкції водонагрівача TPJ встановлюється безпосередньо на відповідний фланець або через сумісний редукційний фланець 168/150, редукційний фланець 210/150 чи редукційний фланець 225/150.
Необхідність редукційного фланця та сумісність модуля визначаються моделлю й конструктивним виконанням бака.
Електричний нагрів і керування
Потужність модуля — 4 кВт, електроживлення — трифазне, 3/N/PE ~ 3 × 230 В / 50 Гц. У стандартній мережі 230/400 В це означає живлення нагрівальних гілок між фазами та нейтраллю.
Робочий термостат підтримує задану температуру води в діапазоні 5–74 °C, автоматично керуючи нагрівом. Окремий запобіжний термостат захищає від перегріву.
Ступінь захисту електричної частини — IPX4. Рекомендований виробником захисний автомат — 3 × 10 А. Остаточні параметри електричного захисту визначаються відповідно до заводської схеми підключення та умов електромережі.
Сумісність із водонагрівачами
Drazice TPJ 150-8/4 кВт використовується у водонагрівачах непрямого нагріву та накопичувальних баках, для яких виробник передбачає встановлення відповідного фланцевого електронагрівального модуля.
Перед замовленням необхідно перевірити допустиму потужність, монтажну довжину, фланцеве приєднання та сумісність із конкретним виконанням водонагрівача. Наявність фланця відповідного розміру сама по собі не гарантує сумісності.
Порівняльна таблиця електричних ТЕНів Drazice TPJ 150-8
|
Тип |
Потужність |
Монтажна довжина |
Ступінь захисту |
Маса |
Рекомендований захисний |
|
2,5 |
450 |
IPx4 |
3 |
16 |
|
|
3 |
450 |
IPx4 |
3,5 |
3 x 10 |
|
|
4 |
450 |
IPx4 |
3,5 |
3 x 10 |
|
|
6 |
450 |
IPx4 |
3,5 |
3 x 16 |
|
|
7,5 |
450 |
IPx4 |
3,7 |
3 x 16 |
|
|
9 |
450 |
IPx4 |
4 |
3 x 20 |
|
|
12 |
450 |
IPx4 |
4 |
3 x 20 |
|
|
15 |
580 |
IPx4 |
4,2 |
3 x 25 |
