Drazice OKH 100 NTR/HV — компактний стаціонарний водонагрівач непрямого нагріву, розрахований на роботу разом із котлом системи опалення. Модель має корпус квадратної форми, а основні патрубки для підключення виведені у верхню частину. Завдяки такому компонуванню водонагрівач зручно встановлювати безпосередньо під навісним газовим або конденсаційним котлом.
Номінальне позначення моделі містить «100», однак фактичний об’єм бака становить 87 л. Це важливо враховувати під час вибору водонагрівача за необхідним запасом гарячої води.
Нагрівання води від котла
У Drazice OKH 100 NTR/HV немає вбудованого електричного ТЕНа. Нагрівання води відбувається через вбудований трубчастий теплообмінник, яким циркулює теплоносій із системи опалення. Саме теплообмінник є основним і єдиним штатним джерелом нагрівання води в баку.
Площа поверхні теплообмінника становить 1,08 м², його внутрішній об’єм — 7,1 л. За умов подачі теплоносія температурою 80 °C та витратою 720 л/год теплова потужність теплообмінника становить 24 кВт. Нагрівання води приблизно від 10 до 60 °C за стандартних умов займає близько 13 хвилин.
Фактична швидкість нагрівання в конкретній системі залежить від температури теплоносія, потужності котла, його режиму роботи та витрати через теплообмінник.
Зручне підключення до навісного котла
Однією з особливостей серії OKH NTR/HV є розташування основних патрубків у верхній частині водонагрівача. Така конструкція особливо зручна при встановленні бака під навісним газовим або конденсаційним котлом: трубопроводи можна прокласти компактно, без зайвих обводів навколо корпуса.

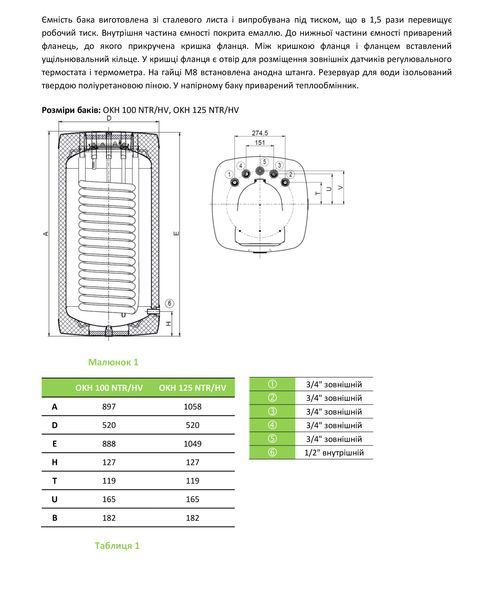

Ширина корпуса становить 520 мм, висота моделі OKH 100 NTR/HV — 897 мм. Завдяки вертикальному підлоговому виконанню водонагрівач займає відносно невелику площу приміщення.
Захист бака та збереження тепла
Внутрішня поверхня сталевого бака має антикорозійний захисний шар, розрахований на тривалий контакт з гарячою водою. Теплоізоляція навколо ємності зменшує охолодження води між циклами нагрівання.
Статичні тепловтрати моделі становлять 44 Вт, клас енергоефективності — B.
Максимальна робоча температура води в баку становить 80 °C, максимальний робочий тиск — 6 бар. Теплообмінник розрахований на температуру теплоносія до 110 °C та робочий тиск до 10 бар.
Керування нагріванням
Сам водонагрівач не виконує повноцінного керування джерелом тепла. Робота котла та циркуляція теплоносія через теплообмінник повинні керуватися відповідною автоматикою системи опалення.
Це дає змогу інтегрувати Drazice OKH 100 NTR/HV у різні схеми опалення та налаштувати пріоритет приготування гарячої води відповідно до можливостей конкретного котла й автоматики.
Для яких систем підходить Drazice OKH 100 NTR/HV
Модель доцільно використовувати там, де гаряча вода готується від котла системи опалення та потрібен компактний запас води. Особливо зручним є встановлення під навісними газовими та конденсаційними котлами.
Якщо потрібен більший запас гарячої води, у цій же серії доступний Drazice OKH 125 NTR/HV з фактичним об’ємом 113 л та збільшеним теплообмінником.
Порівняння Drazice OKH 100 NTR/HV та OKH 125 NTR/HV
|
Характеристика |
||
|
Фактичний об’єм бака |
87 л |
113 л |
|
Кількість теплообмінників |
1 |
1 |
|
Площа теплообмінника |
1,08 м² |
1,45 м² |
|
Об’єм теплообмінника |
7,1 л |
9,5 л |
|
Потужність теплообмінника* |
24 кВт |
32 кВт |
|
Час нагрівання 10–60 °C* |
близько 13 хв |
близько 13 хв |
|
Максимальна температура води в баку |
80 °C |
80 °C |
|
Максимальний тиск у баку |
6 бар |
6 бар |
|
Максимальна температура теплоносія |
110 °C |
110 °C |
|
Максимальний тиск у теплообміннику |
10 бар |
10 бар |
|
Клас енергоефективності |
B |
B |
|
Статичні тепловтрати |
44 Вт |
49 Вт |
|
Висота |
897 мм |
1058 мм |
|
Ширина корпуса |
520 мм |
520 мм |
|
Маса без води |
55 кг |
67 кг |
|
Встановлення |
підлогове |
підлогове |
|
Основне розташування підключень |
зверху |
зверху |
* Потужність теплообмінника та час нагрівання наведені для стандартних умов випробування виробника. У реальній системі показники залежать від параметрів котла та теплоносія.
Яку модель обрати
Drazice OKH 100 NTR/HV варто обирати, коли важливі компактніші габарити та достатньо фактичного запасу близько 87 л гарячої води. Висота моделі становить лише 897 мм, тому вона зручна для встановлення під навісним котлом в умовах обмеженого простору.
Drazice OKH 125 NTR/HV має фактичний об’єм 113 л і більший теплообмінник — 1,45 м² замість 1,08 м². Його потужність за стандартних умов становить 32 кВт проти 24 кВт у молодшої моделі. Це кращий варіант, якщо потрібен більший запас гарячої води або система розрахована на вищу продуктивність приготування ГВП.
Обидві моделі мають однакову ширину корпуса 520 мм, тому перехід на OKH 125 NTR/HV насамперед потребує додаткового місця по висоті.
