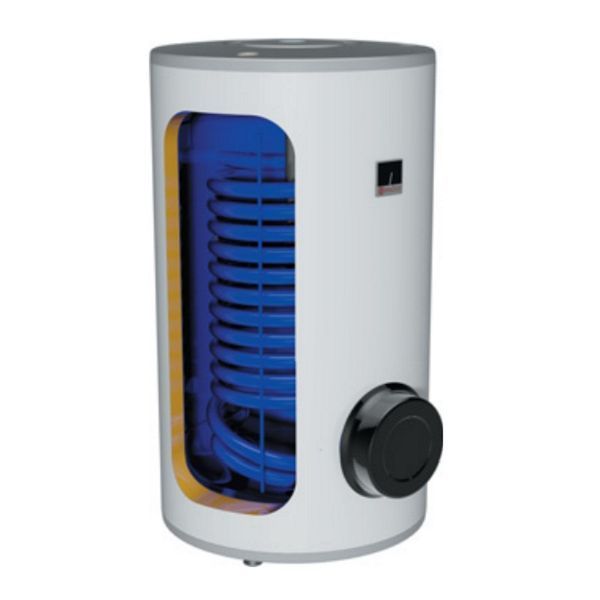

Drazice OKC 200 NTR/BP — стаціонарний накопичувальний водонагрівач непрямого нагріву для вертикального підлогового встановлення з фактичним об’ємом 208 л. Призначений для нагрівання води від котла або іншого сумісного зовнішнього джерела тепла. Модель оснащена одним вбудованим трубчастим теплообмінником, бічним ревізійним фланцем і можливістю додаткового електричного нагріву.
Нагрівання води через теплообмінник
Основне нагрівання води здійснюється через вбудований теплообмінник, яким циркулює теплоносій від системи опалення без змішування з водою в баку.
Площа теплообмінника становить 1,19 м², теплова потужність — 27 кВт за температури теплоносія 80 °C та витрати 720 л/год. Орієнтовний час нагрівання води від 10 до 60 °C за цих умов — 27 хвилин.
Фактичний час нагрівання залежить від потужності котла, температури й витрати теплоносія та параметрів системи опалення.
Можливість додаткового електричного нагріву
Drazice OKC 200 NTR/BP постачається без штатного електричного ТЕНа. Для додаткового електричного нагріву конструкцією водонагрівача передбачено кілька варіантів встановлення сумісних електронагрівальних модулів.
У попередній номенклатурі Drazice для цієї моделі передбачався TPK 168-8 потужністю 2,2 або 3,3 кВт, який встановлюється безпосередньо на штатний бічний фланець бака без додаткового перехідного фланця. Оскільки TPK 168-8 не входить до актуальної заводської номенклатури, його доступність і сумісність із конкретним виконанням водонагрівача необхідно уточнювати перед замовленням.
Для встановлення різьбового електронагрівального модуля Drazice TJ 6/4″ передбачений окремий штатний отвір G 6/4″, що дозволяє виконати монтаж без перехідного фланця. Сумісну потужність модуля необхідно підбирати відповідно до технічних вимог виробника.
За попередньою документацією Drazice також передбачене встановлення фланцевого електронагрівального модуля TPJ 150-8 через редукційний фланець 168/150. Актуальну сумісність конкретного виконання та потужності TPJ необхідно уточнювати перед замовленням.
Додатковий електричний нагрів дозволяє нагрівати воду незалежно від роботи котла, зокрема в періоди, коли система опалення вимкнена. Електронагрівальні модулі та необхідний редукційний фланець купуються окремо і не входять до стандартної комплектації.
Бічний фланець та обслуговування
Бічний фланець одночасно виконує функцію ревізійного отвору, забезпечуючи доступ до внутрішньої частини бака для огляду, видалення відкладень і проведення технічного обслуговування.
Захист бака та теплоізоляція
Внутрішній сталевий бак має захисне емальоване покриття, а додатковий антикорозійний захист забезпечує магнієвий анод.
Поліуретанова теплоізоляція товщиною 42 мм зменшує втрати тепла під час зберігання нагрітої води.

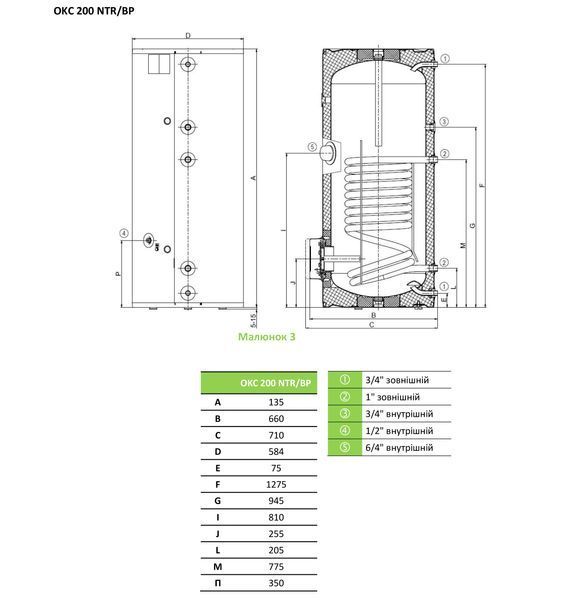

Фактичний об’єм бака становить 208 л, висота водонагрівача — 1355 мм, діаметр — 584 мм, маса без води — близько 92 кг.
Максимальна робоча температура води в баку становить 80 °C, максимальний робочий тиск бака — 6 бар.
Теплообмінник розрахований на температуру теплоносія до 110 °C та максимальний робочий тиск 10 бар.
Drazice OKC 200 NTR/BP призначений для систем гарячого водопостачання з основним нагріванням від котла та можливістю додаткового електричного нагріву. Наявність окремого різьбового отвору під TJ 6/4″ і бічного ревізійного фланця розширює можливості комплектації та полегшує технічне обслуговування водонагрівача.
|
Модель |
Фактичний об’єм |
Висота |
Діаметр |
Тиск бака |
Особливості |
|||
|---|---|---|---|---|---|---|---|---|
| OKC 160 NTR/BP | 148 л | 1047 мм | 584 мм | 6 бар | TPK 168-8, 2,2 / 3,3 кВт — прямий монтаж. Історична номенклатура; доступність, сумісність із конкретним баком та потужність уточнюються. | Не передбачено: окремого отвору G 6/4″ для TJ немає. | TPJ 150-8 — через редукційний фланець 168/150. За попередньою документацією; сумісність, допустиму потужність і доступність уточнювати. | Один теплообмінник; бічний ревізійний фланець типорозміру 168 для TPK або TPJ через редукційний фланець; отвору під TJ 6/4″ немає; клас C. |
| OKC 200 NTR/BP | 208 л | 1355 мм | 584 мм | 6 бар | TPK 168-8, 2,2 / 3,3 кВт — прямий монтаж. Історична номенклатура; доступність, сумісність із конкретним баком та потужність уточнюються. | TJ 6/4″ — прямий монтаж у штатний отвір G 6/4″; допустиму потужність і сумісність уточнювати. | TPJ 150-8 — через редукційний фланець 168/150. За попередньою документацією; сумісність, допустиму потужність і доступність уточнювати. | Один теплообмінник; бічний ревізійний фланець типорозміру 168; окремий отвір G 6/4″ під TJ 6/4″; клас C. |
| OKC 300 NTR/BP | 296 л | 1558 мм | 670 мм | 10 бар | TPK 210-12, 2,2 / 3,3 / 6,6 кВт — прямий монтаж; 6,6 кВт — попередня номенклатура. Наявність, сумісність і допустиму потужність уточнювати. | TJ 6/4″ — до 6 кВт, прямий монтаж у G 6/4″; потужність і сумісність конкретного виконання уточнювати. | TPJ 150-8, 2,5 / 3 / 4 / 6 / 7,5 / 9 кВт — через редукційний фланець 210/150. Допустиму потужність, сумісність і наявність уточнювати. | Один теплообмінник; клас C. Оновлена модель — OKC 300 R/BP/S; її конструкцію, технічні характеристики та сумісність електронагрівальних модулів перевіряти окремо. |
| OKC 500 NTR/BP | 447 л | 1924 мм | 700 мм | 10 бар | TPK 210-12, 2,2 / 3,3 / 6,6 кВт — прямий монтаж; 6,6 кВт — попередня номенклатура. Наявність, сумісність і допустиму потужність уточнювати. | TJ 6/4″ — до 6 кВт, прямий монтаж у G 6/4″; потужність і сумісність конкретного виконання уточнювати. | TPJ 150-8, 2,5 / 3 / 4 / 6 / 7,5 / 9 кВт — через редукційний фланець 210/150. Допустиму потужність, сумісність і наявність уточнювати. | Один теплообмінник; клас C. Оновлена модель — OKC 500 R/BP/S; її конструкцію, технічні характеристики та сумісність електронагрівальних модулів перевіряти окремо. |
| OKC 750 NTR/BP | 725 л | 2030 мм | 910 мм | 10 бар | TPK 210-12 — через редукційний фланець 225/210. Сумісність, допустиму потужність і наявність уточнювати; потужні модулі мають окремі виконання. | TJ 6/4″ — прямий монтаж у штатний отвір G 6/4″; сумісність і допустиму потужність уточнювати. | TPJ 150-8 — через редукційний фланець 225/150. Допустиму потужність, сумісність і наявність уточнювати. | Один теплообмінник; бічний ревізійний фланець типорозміру 225; окремий отвір G 6/4″ під TJ 6/4″; знімна теплоізоляція NEODUL 80 мм; клас C. |
| OKC 1000 NTR/BP | 945 л | 2050 мм | 1010 мм | 10 бар | TPK 210-12 — через редукційний фланець 225/210. Сумісність, допустиму потужність і наявність уточнювати; потужні модулі мають окремі виконання. | TJ 6/4″ — прямий монтаж у штатний отвір G 6/4″; сумісність і допустиму потужність уточнювати. | TPJ 150-8 — через редукційний фланець 225/150. Допустиму потужність, сумісність і наявність уточнювати. | Один теплообмінник; бічний ревізійний фланець типорозміру 225; окремий отвір G 6/4″ під TJ 6/4″; знімна теплоізоляція NEODUL 80 мм; клас C. |
Drazice OKC 200 NTR/BP доцільно використовувати в приватних будинках із регулярним споживанням гарячої води кількома користувачами. Додатковий об’єм порівняно зі 160-літровою моделлю забезпечує більший запас води, а окремий отвір для TJ розширює можливості електричного нагріву.
